Brúsky blokov motorov
VB: VERTIKÁLNE VYVŔTAVAČKY A FRÉZY
Ideálne vysokovýkonné obrábacie centrá pre automobilové motory, vhodné na vyvŕtavanie a frézovanie. VB je pre priemyselné naftové alebo vysokovýkonné bloky motorov s možnosťou obrábania od 1,3 "do 8". Štandardné vybavenie zahŕňa 13,5 "CBN frézovaciu hlavu s dvoma obojstrannými CBN vložkami CBN (polykryštalický kubický nitridový nitrid) nástrojová vložka je kruhová pevná CBN štruktúra, ktorá môže byť otočená a obrátená. CBN vložky ponúkajú vysokú rýchlosť odstraňovania materiálu, vynikajúce povrchové úpravy, a dlhú ekonomická životnosť rezacieho nástroja.
*model VB150
ZÁKLADNÁ ŠPECIFIKÁCIA :
Rozsah vŕtania 30-150 [mm]
Maximálna výška vyvŕtania 590 [mm]
Maximálna šírka frézovania 340 [mm]
Maximálna dĺžka frézovania 635 [mm]
Maximálny zdvih hlavy 590 [mm]
Vzdialenosť od stredu vretena k stĺpiku 240 [mm]
Plocha stola 860x340 [mm]
Max. pozdĺžny posuv stola 810 [mm]
Maximálny posuv dráhy stola 60 [mm]
Maximálna vzdialenosť medzi hlavou a stolom 950 [mm]
Otáčanie vretena 900 [ot / min]
Pohyb hlavy 0-50 [mm / min]
Pohyb stola 0-100 [mm / min]
*model VB182
ZÁKLADNÁ ŠPECIFIKÁCIA :
ZÁKLADNÁ ŠPECIFIKÁCIA :
Rozsah vŕtania 30-200 [mm]
Maximálna výška vyvŕtania 600 [mm]
Maximálna šírka frézovania 340 [mm]
Maximálna dĺžka frézovania 1225 [mm]
Maximálna vertikálna dráha hlavy 600 [mm]
Vzdialenosť od stredu vretena k stĺpiku 300-420 [mm]
Plocha stola 1430x400 [mm]
Maximálny pozdĺžny prejazd stola 1400 [mm]
Maximálny posuv dráhy stola 120 [mm]
Maximálna vzdialenosť medzi hlavou a stolom 1100 [mm]
Otáčanie vretena 1000 [ot / min]
Pohyb hlavy 0-100 [mm / min]
Pohyb stola 0-200 [mm / min]
*model VB260
ZÁKLADNÁ ŠPECIFIKÁCIA :
Rozsah vŕtania 30-260 [mm]
Maximálna výška vyvŕtania 675 [mm]
Maximálna šírka frézovania 340 [mm]
Maximálna dĺžka frézovania 1725 [mm]
Maximálny zdvih hlavy 675 [mm]
Vzdialenosť od stredu vretena k stĺpiku 360-560 [mm]
Plocha stola 2000-500 [mm]
Max. pozdĺžny posuv stola 1900 [mm]
Maximálny posuv dráhy stola 135 [mm]
Max. vzdialenosť medzi hlavou a stolom 1420 [mm]
Otáčanie vretena 1000 [ot / min]
Pohyb hlavy 0-100 [mm / min]
Pohyb stola 0-200 [mm / min]
*model VB400
ZÁKLADNÁ ŠPECIFIKÁCIA :
Rozsah vŕtania 30-400 [mm]
Maximálna výška vyvŕtania 970 [mm]
Maximálna šírka frézovania 400 [mm]
Maximálna dĺžka frézovania 1750 [mm]
Max. vertikálny pohyb hlavy 970 [mm]
Vzdialenosť od stredu vretena k stĺpiku 420 [mm]
Plocha stola 2000x650 [mm]
Max. pozdĺžny posuv stola 1950 [mm]
Maximálny posuv dráhy stola 175 [mm]
Max. vzdialenosť medzi hlavou a stolom 1530 [mm]
Otáčanie vretena 60-600 [ot / min]
Pohyb hlavy 0-100 [mm / min]
Pohyb stola 0-200 [mm / min]
Inštruktážne video zariadenia si môžete pozrieť TU.
*model VB500
ZÁKLADNÁ ŠPECIFIKÁCIA :
Vŕtací rozsah 30 - 500 [mm]
Maximálna výška vyvŕtania 1450 [mm]
Maximálna šírka frézovania 500 [mm]
Maximálna dĺžka frézovania 2700 [mm]
Maximálny zdvih hlavy 450 [mm]
Vzdialenosť od stredu vretena k stĺpiku 550 [mm]
Plocha stola 3000-850 [mm]
Max. pozdĺžny posuv stola 2900 [mm]
Maximálny posuv dráhy stola 200 [mm]
Maximálna vzdialenosť medzi hlavou a stolom 2160 [mm]
Otáčanie vretena 0-50 [mm / min]
Hlava pohybu 40-400 [ot / min]
Pohyb stola 0-200 [mm / min]
Inštruktážne video zariadenia si môžete pozrieť TU.
*model VBX500
Profesionálne programovanie CNC ISO
Prispôsobené programovanie
3osý pohyb presnými guľovými skrutkami a servomotormi
Automatická výmena nástrojov so skladom pre 4 nástroje
Kompletný automatický pracovný cyklus
Obrábanie a brúsenie otvorov pre uloženie vložiek piestov
Špeciálne náradie pre vyvŕtanie a brúsenie ovtorov do priemeru 500mm.
ZÁKLADNÁ ŠPECIFIKÁCIA :
Vŕtacia kapacita (min a max. priemer) 30-500 [mm]
Horizontálna dráha osi Z 3500 [mm]
Vertikálna dráha vretena X os 850 [mm]
Cesta do / von X osi 300
Otáčanie vretena 40-400 [ot / min]
Pohyb hlavy 0-3000 [mm / min]
Pohyb stola 0-3000 [mm / min]
Otáčanie vretena 5,5 [KW]
Pohyb hlavy (pracovný a rýchly posuv) 20 [Nm]
Pohyb stola 25 [Nm]
Inštruktážne video zariadenia si môžete pozrieť TU.
*model VBX300
Profesionálne programovanie CNC ISO
Profesionálne programovanie CNC ISO
Prispôsobené programovanie
3osý pohyb presnými guľovými skrutkami a servomotormi
Automatická výmena nástrojov so skladom pre 4 nástroje
Kompletný automatický pracovný cyklus
Obrábanie a brúsenie otvorov pre uloženie vložiek piestov
Špeciálne náradie pre vyvŕtanie a brúsenie ovtorov do priemeru 500mm.
ZÁKLADNÁ ŠPECIFIKÁCIA :
Špeciálne náradie pre vyvŕtanie a brúsenie ovtorov do priemeru 500mm.
ZÁKLADNÁ ŠPECIFIKÁCIA :
Vŕtacia kapacita (min a max. priemer) 30-400 [mm]
Horizontálna dráha Z osy 1880 [mm]
Vertikálna dráha vretena X os 680 [mm]
Cestovanie v / za osou X 200
Otáčanie vretena 60-600 [ot / min]
Pohyb hlavy 0-3000 [mm / min]
Pohyb stola 0-3000 [mm / min]
Otáčanie vretena 5,5 [KW]
Pohyb hlavy (pracovný a rýchly posuv) 20 [Nm]
Pohyb stola 20 [Nm]
Inštruktážne video si môžete pozrieť TU.
__________________________________________________________________________________________________
CH: HONOVACIE STROJE
*model CH150
*model CH150
ZÁKLADNÁ ŠPECIFIKÁCIA :
Honovacia kapacita 25 až 180 [mm]
Max. hĺbka honovania 350 [mm]
Zdvih honera 300 [mm]
Max. dĺžka povolená pre blok 1420 [mm]
Maximálna výška obrobku 600 [mm]
Rýchlosť otáčania vretena 120-320 [mm]
Vratná rýchlosť vretena (plynule premenlivá) 0-20 [mm / min]
Max. sklon stola ± 45 °
Max. pozdĺžny posuv hlavy 1100 [mm]
Maximálna dráha pohybu hlavy 105 [mm]
Inštruktážne video si môžete pozrieť TU.
*model CH200
Honovacia kapacitať 25-250 [mm]
Max. hĺbka honovania 350 [mm]
Zdvih honera 300 [mm]
Max. dĺžka povolená pre blok 1420 [mm]
Maximálna výška obrobku 600 [mm]
Rýchlosť otáčania vretena 90-300 [mm]
Vratná rýchlosť vretena (plynule premenlivá) 0-20 [mm / min]
Max. sklon stola ± 45 °
Max. pozdĺžny posuv hlavy 1100 [mm]
Maximálna dráha pohybu hlavy 105 [mm]
Inštruktážne video si môžete pozrieť TU.

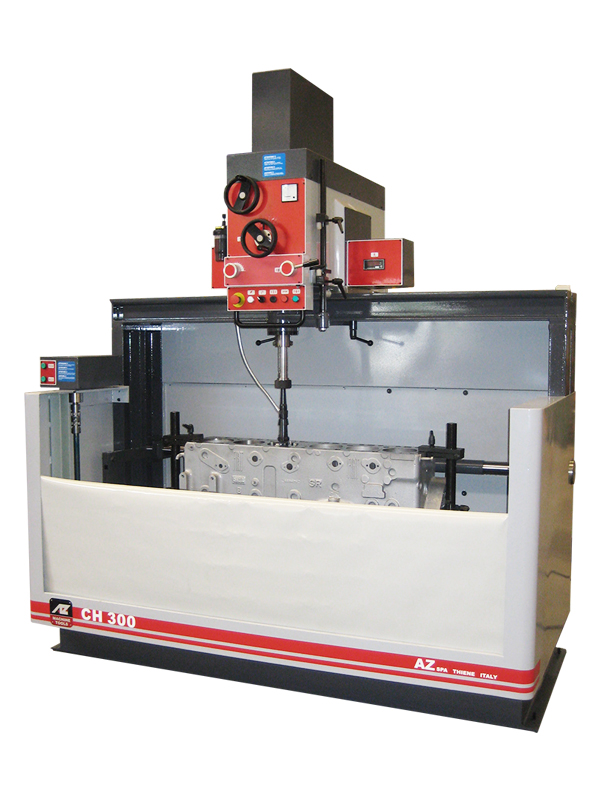

*model CH300
Honovacia kapacitať 25-300 [mm]
Max. hĺbka honovania 550 [mm]
Zdvih honera 500 [mm]
Max. dĺžka povolená pre blok 1600 [mm]
Maximálna výška obrobku 700 [mm]
Rýchlosť otáčania vretena 90-300 [mm]
Vratná rýchlosť vretena (plynule premenlivá) 0-20 [mm / min]
Max. sklon stola ± 45 °
Max. pozdĺžny posuv hlavy 1250 [mm]
Maximálna dráha pohybu hlavy 105 [mm]
Inštruktážne video si môžete pozrieť TU.
__________________________________________________________________________________________________
ZAROVNÁVACIE VYVRTÁVAČKY
*model BAC
Maximálna dĺžka bloku 1500-4200 [mm]
Min a max vyvŕtací priemer 23-200 / 23-250 [mm]
Maximálny zdvih vretena 400 + 120 [mm]
Min vzdialenosť od lôžka k stredovej čiary 450-650 [mm]
Max.vzdialenosť od lôžka k stredovej čiary 650-850 [mm]
Rýchlosť premenných vretien 100-600 [mm / min]
Automatické posunutie 0 až 80 [mm / min]
Inštruktážne video si môžete pozrieť TU.
*model BH801 vyvrtávačka uloženia vačkovej hriadele
Maximálna dĺžka bloku alebo hlavy valca 850 [mm]
Maximálny priemer otvoru 90 [mm]
Min. priemer vyvŕtania 21 [mm]
Dĺžka vyvŕtacej tyče 1000 [mm]
Max.posuv vretena 135 [mm]
Max.min vzdialenosť od rovnobežiek s osou tyče 0-305 [mm]
Presné ručné podávanie (na rozdelenie) 0,01
Rýchlosť otáčania premennej 15-2000 [ot / min]
Variabilný posuv zľava doprava a sprava doľava 0-300 [mm / min]
Posuv tyče na otáčku 0-0,15 [mm]
Maximálna dĺžka bloku alebo hlavy valca 850 [mm]
Maximálny priemer otvoru 90 [mm]
Min. priemer vyvŕtania 21 [mm]
Dĺžka vyvŕtacej tyče 1000 [mm]
Max.posuv vretena 135 [mm]
Max.min vzdialenosť od rovnobežiek s osou tyče 0-305 [mm]
Presné ručné podávanie (na rozdelenie) 0,01
Rýchlosť otáčania premennej 15-2000 [ot / min]
Variabilný posuv zľava doprava a sprava doľava 0-300 [mm / min]
Posuv tyče na otáčku 0-0,15 [mm]
